高剛性精密減速機
齒輪頭式安裝方法

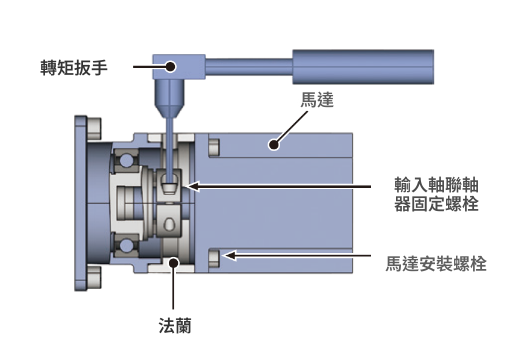

馬達安裝
- 轉動輸入軸聯軸器，然後將輸入軸聯軸器固定螺栓對準法蘭產品首頁的輸入軸聯軸器固定用扳手孔。
- 用防銹劑、油等擦拭伺服馬達的輸入軸聯軸器指導和馬達輸出軸。
- 將馬達插入減速機本體。
*當設有套筒時，應將套筒的縫隙位置與輸入軸聯軸器的縫隙對齊，圖1 所示。
另外，如果馬達軸有鍵槽，則將套筒的縫隙位置與鍵槽對齊，圖2 所示。 - 使用安裝馬達螺栓，按照下表所示的擰緊扭矩，將馬達和減速機法蘭固定好。
- 依照下表所示的鎖緊扭力鎖緊輸入軸聯軸器固定螺栓。*請勿在未將適用於法蘭式接頭的軸插入輸入軸聯軸器之前鎖緊固定螺栓。
- 將橡皮蓋（配件）安裝到輸入軸聯軸器固定用扳手孔上。
圖1 無鍵槽
圖2 帶鍵槽
| 螺栓尺寸 | 緊固扭矩（N·m） |
|---|---|
| M3 | 1.6 |
| M4 | 4.4 |
| M5 | 8.3 |
| M6 | 14.2 |
[参考]
螺栓強度類型（JIS B 1051）應為 12.9。
輸入軸聯軸器固定螺栓鎖緊扭力（参考值）
| 螺栓尺寸 | 緊固扭矩（N·m） |
|---|---|
| M4 | 5.4 |
| M5 | 10.8 |
安裝方法
- ● 用螺栓固定在無振動且扁平機器加工表面上。
- ● 依照下表所示的緊固扭矩鎖緊螺栓。
- ● 如果基座不穩或安裝面不夠扁平，運轉中可能會發生震動，進而縮短減速機的使用壽命。
- ● 確保安裝面的平面度小於等於 0.1 mm。

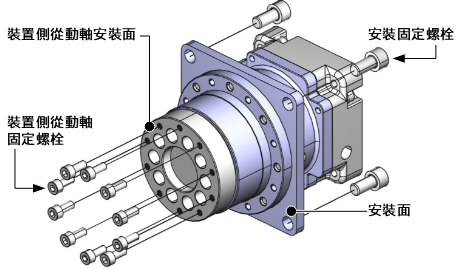

| 螺栓尺寸 | 緊固扭矩（N·m） | |
|---|---|---|
| 裝置側從動軸固定螺栓 | 安裝固定螺栓 | |
| M4 | 5.4 | - |
| M5 | 10.8 | 8.3 |
| M6 | - | 14.2 |
| M8 | - | 29.4 |
[参考]
螺栓強度類型（JIS B 1051）應該是12.9。
推薦螺栓：六角頭蓋螺絲（JIS B 1176）
DGH型安裝方法
1.馬達安裝示例
同步帶連接
齒輪連接
2. 如何安裝減速機（示例：用於桌上）
（例 1）
輸入端安裝
輸入端安裝
（例2）
安裝在輸出端
安裝在輸出端

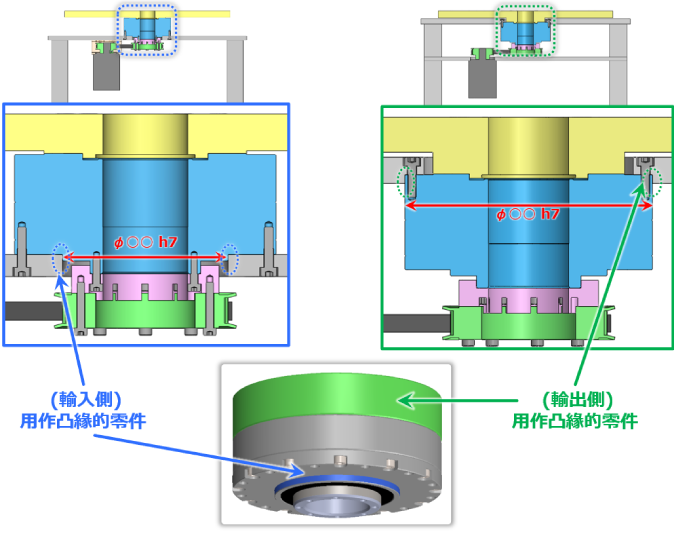

2. (1)固定減速機（定位）
（例 1）
輸入端安裝
輸入端安裝
（例2）
安裝在輸出端
安裝在輸出端

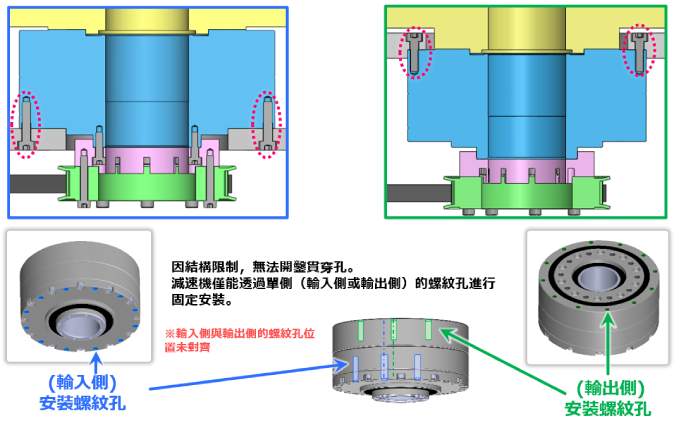

2. (2)固定減速機（安裝）
（例 1）
輸入端安裝
輸入端安裝
（例2）
安裝在輸出端
安裝在輸出端

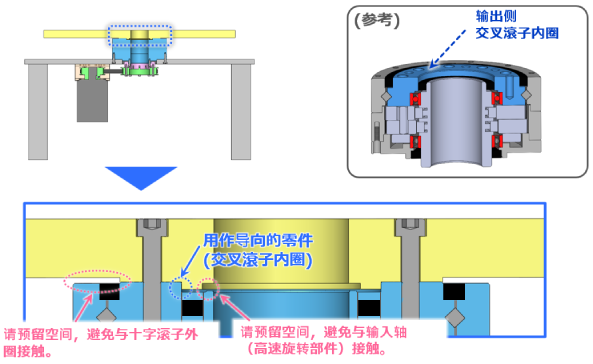

2. (2)固定輸入/輸出部分（定位輸出部分）

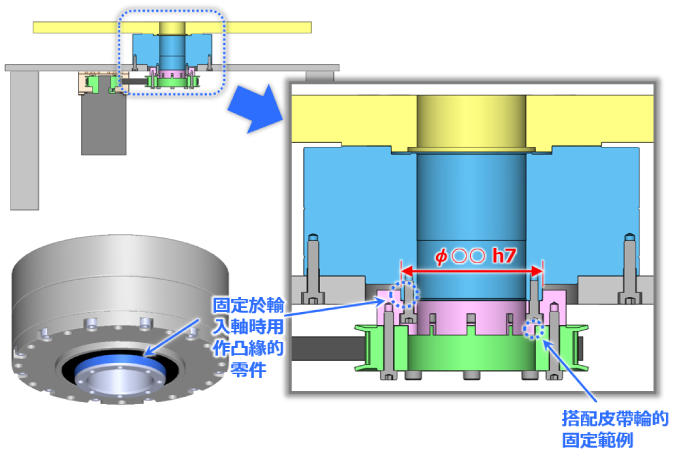

2. （2） 固定輸入/輸出部分（定位輸入部分）

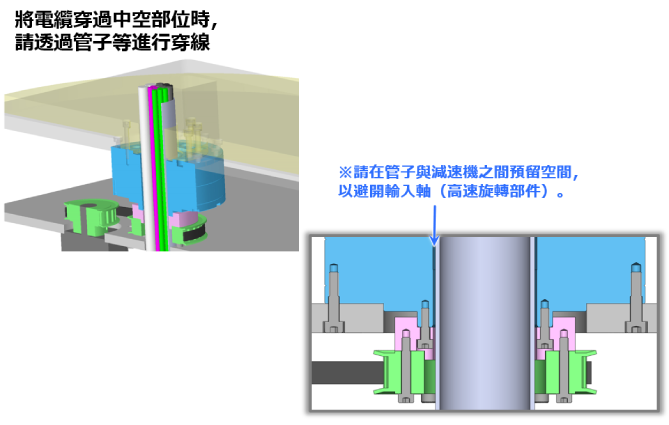

3. 使用空心結構時的注意事項
DGF型安裝方法

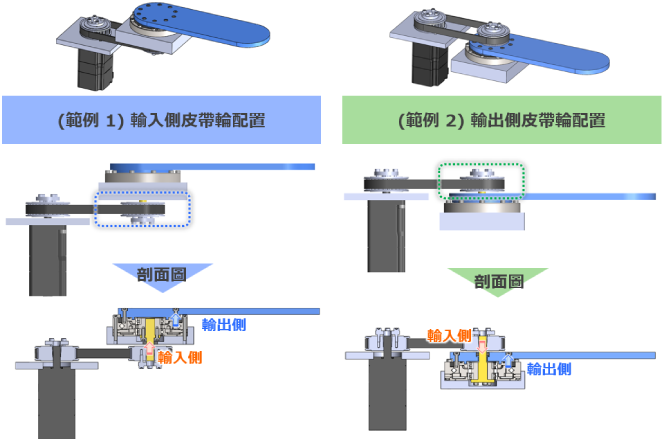

1. 如何安裝減速機（示例）

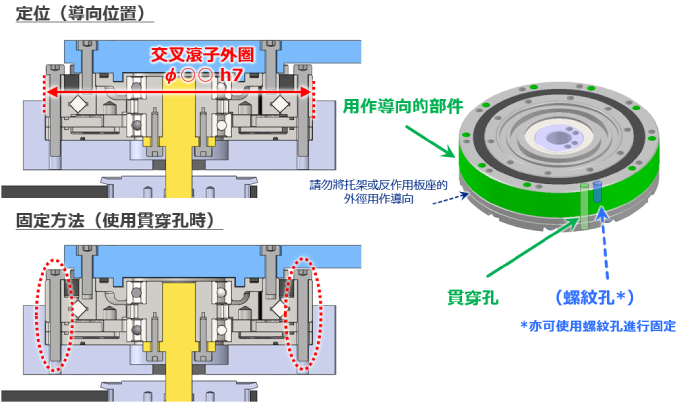

2. 固定減速機（定位和固定）

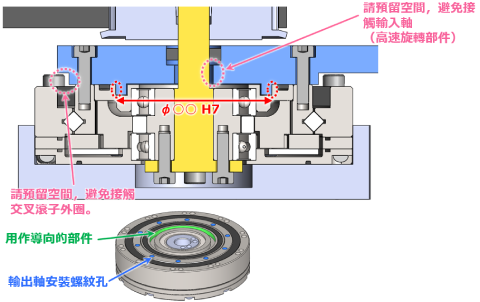

3. 如何定位/固定減速機

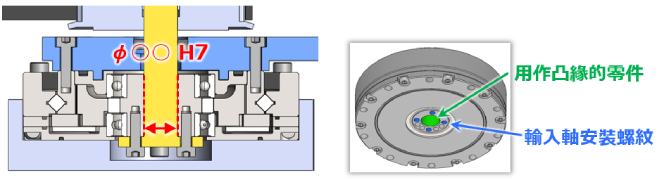

4. 固定輸入部件（定位）

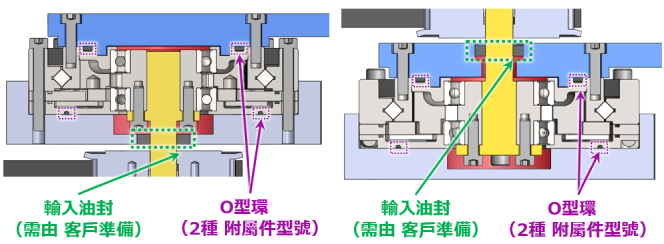

5.潤滑脂填充和密封
《潤滑脂填料》
請用我們專用的潤滑脂（另行販售）填充裝置空間空間的70%到80%。
（潤滑脂密度：0.9 g/？）
·所需潤滑脂量依外殼類型而異。
·潤滑脂從我們工廠出貨時會封在減速機裡。
《密封》
扁平輕量型（DGF）減速機沒有密封結構。如有必要，請在裝置側安裝密封件或其他裝置，以防止潤滑脂洩漏。
另外，請將產品隨附的O型環（兩種類型）安裝在減速機安裝位置。
