高剛性精密減速機齒輪頭型
3 種機座尺寸
外徑：73mm/79mm/93mm
6種減速比
1/19・1/29・1/49・1/79・1/99・1/119
*1/119 的減速比僅適用於 030 和 050 機座尺寸。
特性
除了機身小巧、轉矩大、 減速比範圍廣之外，簡單易用的馬達聯軸器也大大提高了工作效能。
它為各種類型的應用提供了前所未有的靈活設計。
輕鬆連接馬達！
齒輪頭型可輕鬆與其他廠牌的伺服馬達型機身搭配使用！
組裝更為簡便。生產所需工時更少。
此馬達配有安裝支架，以便於在各種應用中使用。
CMP裝置
AGV

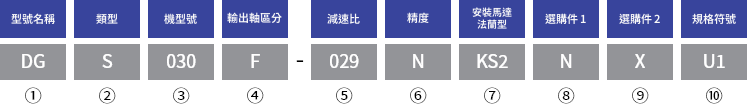

型號表示
| ①型號名稱 | DG系列 |
|---|---|
| ②類型 | S：中實軸 |
| ③機座尺寸*1 | 010：11N·m |
| 030：31N・m | |
| 050：52N·m | |
| ④輸出軸類型 | F：法蘭軸 |
| J：直軸（無鍵，無軸端螺紋加工） | |
| ⑤減速比 | 019：1/19 |
| 029：1/29 | |
| 049：1/49 | |
| 079：1/79 | |
| 099：1/99 | |
| 119：1/119*2 | |
| ⑥精度 | N：標準規格 |
| ⑦馬達安裝用法蘭型 *3 | HS1、KS2 等。 |
| ⑧選購件1 | N：標準規格 |
| ⑨選購件2 | N：標準規格 |
| X：可選規格 | |
| ⑩規格符號 | U1：增加輸出軸鍵和軸端螺紋加工 |
*1 1/49減速比對應的額定轉矩針對每個機架尺寸展示。
*2 1/119 的減速比僅適用於 030 和 050 機座尺寸。
*3 詳情請與我們聯絡。
尺寸圖
馬達匹配/馬達功率設計清單
- 下表列出截至 2025 年 10 月的代表性示例。伺服馬達的規格可能有所變更。下單時，請務必確認您將使用的伺服馬達法蘭的尺寸，以及將安裝伺服馬達專用轉接頭之地區的尺寸。
- 下表列出了各種標準規格的伺服馬達對於採用油封或其他選項的伺服馬達，請務必參考輸入軸和法蘭形狀的詳細尺寸，檢查是否可以安裝減速機。
- 如需了解更多詳情，請聯絡您附近的銷售辦事處或客戶服務中心。
選型流程
高剛性精密減速機可依下列方式選擇。詳情請下載目錄商品
- 1. 根據使用情況計算輸出軸側的平均負荷轉矩
- 2-1 計算平均輸出轉速
- 2-2 確定減速比
- 2-3 計算平均輸入轉速
- 2-4 計算最大輸入轉速
- 3. 確認使用條件是否符合性能表值
- 4 選擇馬達，並選擇可依要求安裝馬達安裝法蘭類型。
- 5. 減速機壽命計算
